Подключение УЗО в щите сразу показывает, насколько аккуратно собрана электросеть: одно дело поставить устройство на отдельную розеточную линию, другое — увязать его с вводным автоматом, шиной нуля и уже работающими группами. Ошибка в схеме часто всплывает не сразу, а после первого же теста или при включении стиральной машины, когда защита начинает отключать цепь без понятной причины.
Для однофазной сети схема обычно проще, но и тут хватает тонких мест: нужно понимать, где проходит фаза, как разделён рабочий ноль и какие потребители сидят на общем питании после счётчика. Если УЗО ставят на кухню, санузел или отдельную группу розеток, смотрят не только на номинальный ток, но и на то, как поведёт себя линия с кабелем, автоматом и возможной утечкой от нескольких приборов.
УЗО не заменяет автоматический выключатель: оно реагирует не на перегрузку, а на утечку тока. Когда перепутаны проводники или собрана неверная связка с нулевой шиной, ложные срабатывания почти неизбежны.
Ошибки на фазе и нуле
Самые неприятные сбои при подключении УЗО связаны с перепутанными проводниками. Если рабочий ноль заведён не туда или после устройства остаётся общий ноль для нескольких групп, защита начинает жить своей жизнью: то отключается без нагрузки, то не отрабатывает при реальной утечке. На вводе это особенно заметно, потому что там сходятся сразу несколько цепей и любая лишняя перемычка мешает нормальной работе.
Ещё одна типовая проблема — попытка повесить на один аппарат слишком много потребителей. Для розеток, освещения и линии на стиральную машину схема может быть разной, а в трехфазной сети добавляется вопрос распределения нагрузки по фазам. Чем сложнее щит и чем больше отдельных групп, тем внимательнее приходится проверять соединение через шины и место установки на DIN-рейке.
| Типичная ошибка | К чему приводит | Как избежать |
|---|
| Перепутаны фаза и ноль | Ложные отключения | Проверка маркировки |
| Общий ноль после УЗО | Срабатывания без причины | Раздельная нулевая шина |
| Слишком много линий | Падение селективности | Разделить группы защиты |
| Ошибки на вводе | Защита не работает | Сверить схему питания |

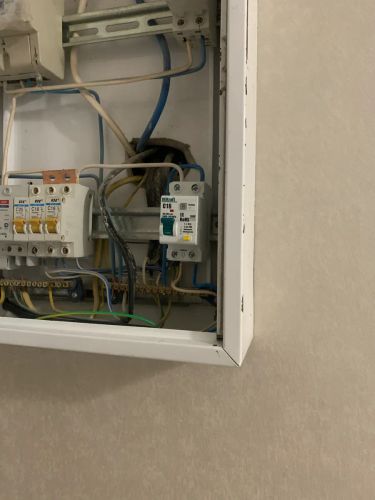

Перед монтажом обычно смотрят на состояние щита: хватает ли места, как проложен кабель, есть ли свободная шина нуля и совпадает ли схема с фактическим вводом. Если аппарат ставят вместо старого, работа идёт быстрее; если же щит собирают заново и приходится дорабатывать проводку, объём действий растёт. На цену подключения УЗО влияет именно это — количество линий, тип устройства, сложность коммутации и необходимость разбирать уже собранную схему.
Проверка результата не сводится к нажатию кнопки теста. Смотрят, отключает ли устройство нужную цепь, нет ли нагрева на клеммах, не проскакивают ли лишние срабатывания при обычной нагрузке и не перепутан ли рабочий ноль с защитными проводниками. Если после включения стиральной машины, освещения и других бытовых потребителей щит остаётся стабильным, без запаха и подёргиваний контактов, схема собрана аккуратно.
