Подключение УЗО сразу показывает, насколько аккуратно собран щит: ошибка в нуле, перепутанная фаза или лишняя перемычка дают ложные срабатывания уже на первом включении. В однофазной сети это видно особенно быстро, а в трехфазной схеме добавляется ещё и путаница с вводом, шинами и группами потребителей. Поэтому здесь смотрят не только на сам аппарат, но и на то, как разведены цепи внутри щита.
УЗО ставят на вводе или на отдельных линиях — например, на розетки, освещение, стиральную машину. Для бытовой электросети это разные сценарии: одно устройство на весь дом проще по схеме, но при утечке отключит всё общее питание, а несколько аппаратов дают более точное разделение нагрузки. Подбор номинального тока и чувствительности тоже не декоративная часть, а рабочая: слишком «чуткое» устройство будет выбивать без причины, а слабое не отреагирует как надо.
УЗО не заменяет автомат: оно реагирует на утечку тока, а не на перегрузку или короткое замыкание. Если ноль после аппарата смешан с общим нулём щита, нормальной работы не будет.
Ноль шины и срабатывания в щите
Самые неприятные ошибки обычно сидят не в самом корпусе УЗО, а в разводке нуля. Если рабочий ноль после устройства соединён с общей шиной, линия начинает отключаться без понятной причины; если фаза и ноль перепутаны местами, тестовая кнопка ещё может сработать, а реальная проверка уже покажет проблему. В щите это особенно заметно, когда на одно УЗО заведены несколько групповых линий без разделения.

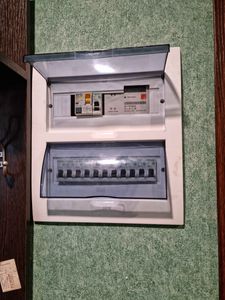

Перед монтажом обычно проверяют состояние кабеля, место установки в щите и то, где проходит рабочий ноль. Если схема старая, иногда приходится переносить шины, разделять цепи и заново раскладывать потребителей по группам. В новой электросети задача проще, но и там важен порядок: вводное устройство, отдельные линии, понятная маркировка и доступ к клеммам для проверки.
| Типичная ошибка | К чему приводит | Как избежать |
|---|
| Перепутаны фаза и ноль | Нет корректной защиты | Проверка клемм перед пуском |
| Общий ноль после УЗО | Ложные срабатывания | Раздельные нулевые шины |
| Несколько групп без разделения | Отключается лишнее | Отдельные линии по потребителям |
| Неверный ввод в трехфазной схеме | Нестабильная работа защиты | Сверка схемы по фазам |
Цена подключения УЗО обычно зависит от типа сети, количества линий, сложности щита и того, нужно ли переносить шины. Если аппарат ставится в уже собранный щит, времени уходит больше на разборку и аккуратную переподключку; если монтаж идёт с нуля, важнее объём работ по всей электросети и количество защищаемых групп. Отдельно влияет и то, приходится ли менять старую разводку нуля.
После монтажа проверяют кнопку теста, реакцию на имитацию утечки и поведение линии под нагрузкой. Нормальный результат — устройство не отключается без причины, но срабатывает при реальной неисправности или тесте. Если выбивание появляется сразу после включения, обычно ищут ошибку в схеме, повреждённый кабель или смешение нулевых проводников между группами.
Перед началом работ полезно заранее обесточить линию, освободить доступ к щиту и понять, какие потребители должны уйти под одно УЗО, а какие — под отдельное. Когда схема продумана заранее, меньше шансов получить лишние переделки на месте и проще проверить, что вводное и групповые устройства работают без конфликтов между собой.
