Подключение УЗО обычно ищут не ради «галочки» в щите, а когда нужно убрать риск поражения током и поймать утечку раньше, чем начнут греться кабель или корпус прибора. В бытовой электросети это особенно заметно на линиях кухни, ванной и стиральной машины: там лишний ток уходит не в нагрузку, а в землю, и устройство как раз должно это отследить.
Схема зависит от того, стоит ли аппарат на вводе или защищает отдельные группы потребителей. Для однофазной линии и трёхфазной разводки порядок клемм разный, а ошибка с нулём почти всегда даёт ложные срабатывания. Поэтому перед монтажом смотрят не только на номинальный ток и чувствительность, но и на состояние щита, вводного автомата, счётчика и шины.
УЗО не заменяет автомат: одно реагирует на утечку, другое — на перегрузку и короткое замыкание. Если смешать рабочий ноль разных линий, аппарат начнёт отключаться без понятной причины.

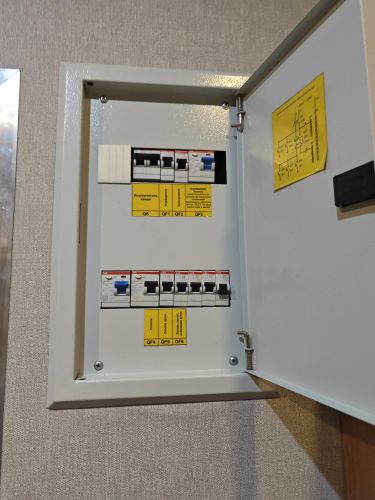

Разделение нуля и групповых линий в щите
Самая частая проблема появляется не в самом устройстве, а в разводке после него. Когда через одно УЗО проходят несколько групп, рабочий ноль каждой линии должен возвращаться только через свой контур; иначе защита видит перекос и срабатывает даже при исправной нагрузке. Это особенно заметно на связке освещения, розеток и отдельной линии для бойлера или стиральной машины.
Перед подключением проверяют, хватает ли места в щите под клеммы, не перепутаны ли фаза и ноль, и есть ли отдельная шина для нужной группы. Если кабель старый, с повреждённой изоляцией, тест кнопкой «Т» ещё не покажет всю картину: утечка может проявиться только под нагрузкой, когда включается несколько потребителей сразу.
По трудоёмкости разница тоже ощутима. Простая установка на одну линию занимает меньше времени, чем схема с несколькими группами, переносом проводов и разбором уже собранного щита. На цену работ влияет тип сети, число линий, трёхфазный или однофазный ввод, а ещё объём сопутствующего электромонтажа.
| Этап работ | Что проверить | Признак проблемы |
|---|
| Вводное подключение | Фаза и ноль | Ложное отключение |
| Групповые линии | Разделение нуля | Срабатывание без нагрузки |
| Проверка кнопки | Отключение цепи | Нет реакции на тест |
| Трёхфазная схема | Сборка проводников | Перепутаны фазы |
После монтажа смотрят, отключается ли аппарат только при реальной утечке и не выбивает ли его при обычной работе техники. Если кнопка проверки отрабатывает, а при включении нагрузки всё равно идут ложные срабатывания, обычно ищут ошибку в соединениях, в нуле или в повреждённом кабеле. Именно такие мелочи и отличают нормальное подключение от щитка, собранного «на скорую руку».
