Установка автоматического выключателя нужна не ради галочки в щите: от неё зависит, как поведут себя кабеля при перегрузке, выдержат ли розетки и сработает ли защита при коротком замыкании. Ошибка в номинале или в подключении часто всплывает не сразу, а уже после включения нагрузки, когда контакт начинает греться или линия выбивает без понятной причины.
Сначала смотрят на схему щита и сечение проводника, потом подбирают автомат под конкретную линию. Для одной группы розеток и для отдельного потребителя требования будут разными, поэтому монтаж автоматических выключателей не сводится к простому щелчку на DIN-рейке. Тут же проверяют, хватает ли места в щите и не мешают ли соседние модули нормальной укладке проводов.
Главная ошибка — ставить аппарат «похожий по амперажу», не сверяясь с нагрузкой и состоянием линии. Такой подход часто заканчивается ложными срабатываниями или перегревом контактов.
Перед установкой автомата линию обесточивают, снимают крышку щита и оценивают состояние клемм, изоляции и самих проводов. Если щит собран плотно, без свободных модулей, монтаж автоматов занимает больше времени: приходится аккуратно развести жилы, не пережать их и не оставить лишний изгиб у клеммы. В старых щитах отдельная проблема — следы нагрева и подгоревшие места, их нельзя игнорировать.

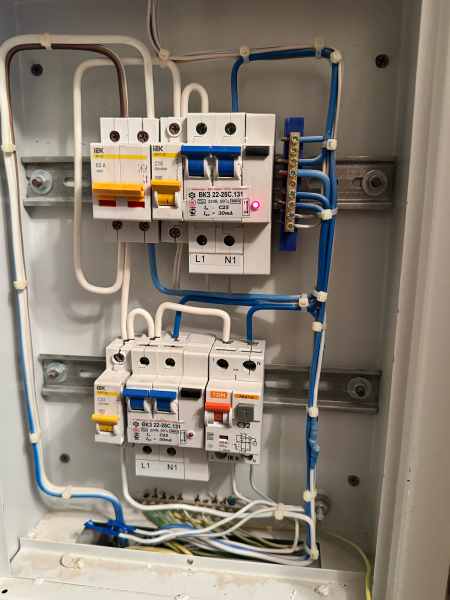

Подключение в щите и проверка контактов
Самый чувствительный участок — клеммное соединение. Плохо зажатый провод даёт нагрев, а слишком сильная затяжка портит жилу, особенно если речь о мягком медном кабеле. После монтажа автоматического выключателя проверяют, чтобы проводник сидел плотно, корпус был зафиксирован на рейке без люфта, а маркировка линии совпадала со схемой щита.
| Этап работ | Что проверить | Признак проблемы |
|---|
| Подбор номинала автомата | Соответствие нагрузке | Частые отключения |
| Подключение проводников в щите | Плотность затяжки | Нагрев клеммы |
| Фиксация на DIN-рейке | Жёсткая посадка | Люфт корпуса |
| Проверка линии после включения | Работа под нагрузкой | Ложное срабатывание |
Цена установки автомата обычно зависит от типа устройства, состояния щита и объёма работ. Если нужна только замена одного модуля, расчёт один; если требуется полный монтаж автоматического выключателя с проверкой линии и дополнительной разводкой, трудозатраты выше. На стоимость также влияет доступ к щиту и необходимость менять расходники или исправлять старые соединения.
После включения линии смотрят не только на то, держит ли автомат нагрузку. Важно, чтобы не было запаха нагретой изоляции, корпус не тёплел через несколько минут работы, а розетки и другие точки цепи получали питание без перебоев. Если автомат выбивает сразу, причина часто в неверном номинале, ошибке подключения или скрытой проблеме в кабеле.
